第3章　灯体の中で光はどうなっている？

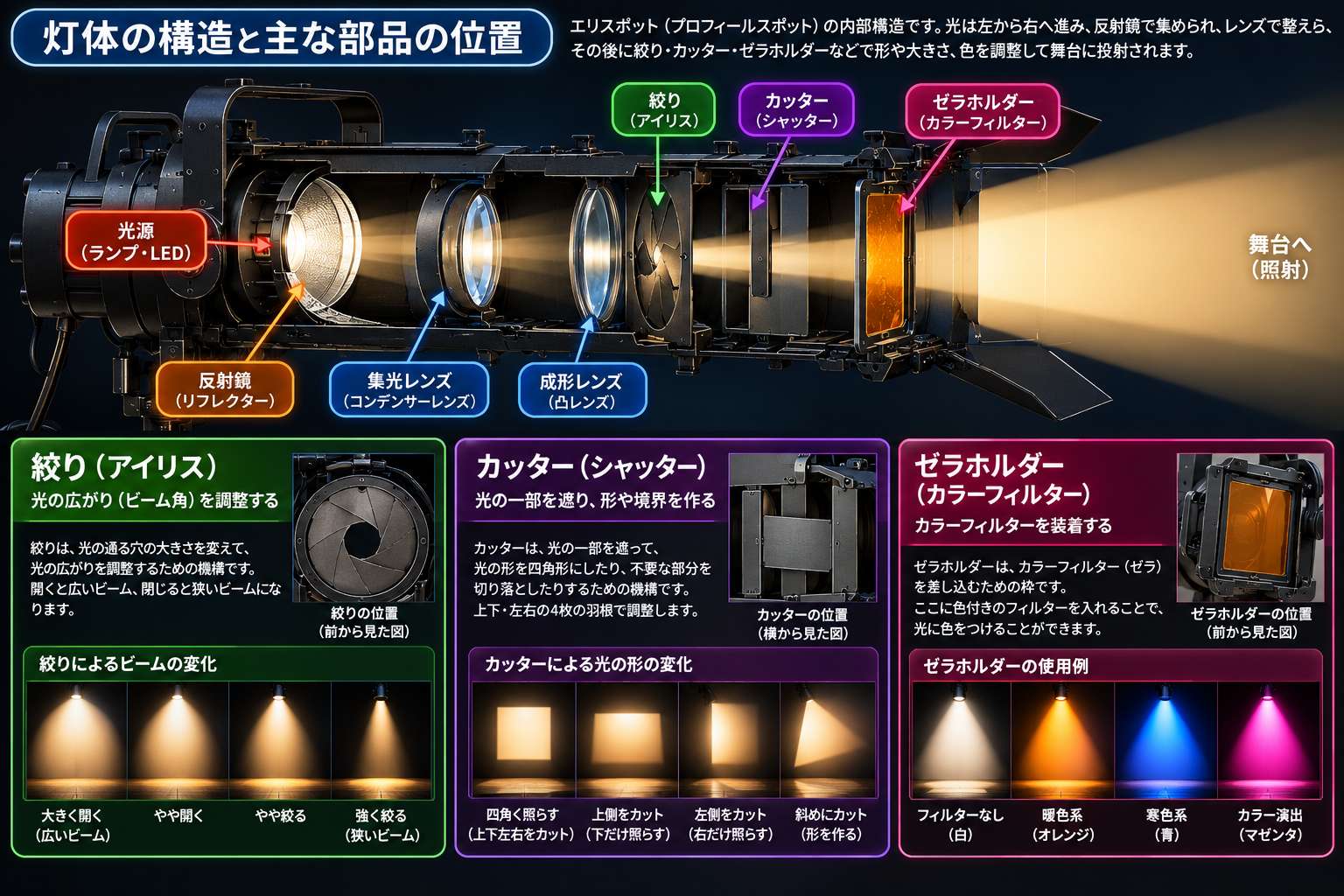

3-1　光源

まず、光そのものを出す部分が光源です。

昔から使われてきた舞台照明ではハロゲンランプなどの電球が代表的でした。現在はLEDを光源にした灯体も増えています。

光源が変わると、消費電力、発熱、色の作り方、調光方法などにも違いが出ます。

光源って、要するに電球みたいなもの？

3-2　反射鏡

光源から出た光は、すべてが舞台に向かって進むわけではありません。そこで使われるのが反射鏡です。

反射鏡で光を反射させることで、光源から出た光を前方へ効率よく導きます。

灯体によって反射鏡の形や配置は異なります。つまり、反射鏡も光の「広がり方」や「集まり方」に関係する重要な部分です。

3-3　レンズ

次にレンズです。レンズは光の進む方向を変え、光を集めたり、広げたりするために使われます。

第2章で見た凸レンズやフレネルレンズも、この役割を担っています。

レンズを動かすと、光の広がりも変わるの？

この「光をどこまで広げるか」は、第1章で出てきた5つの視点の「広がり」につながっています。

3-4　光軸とビーム

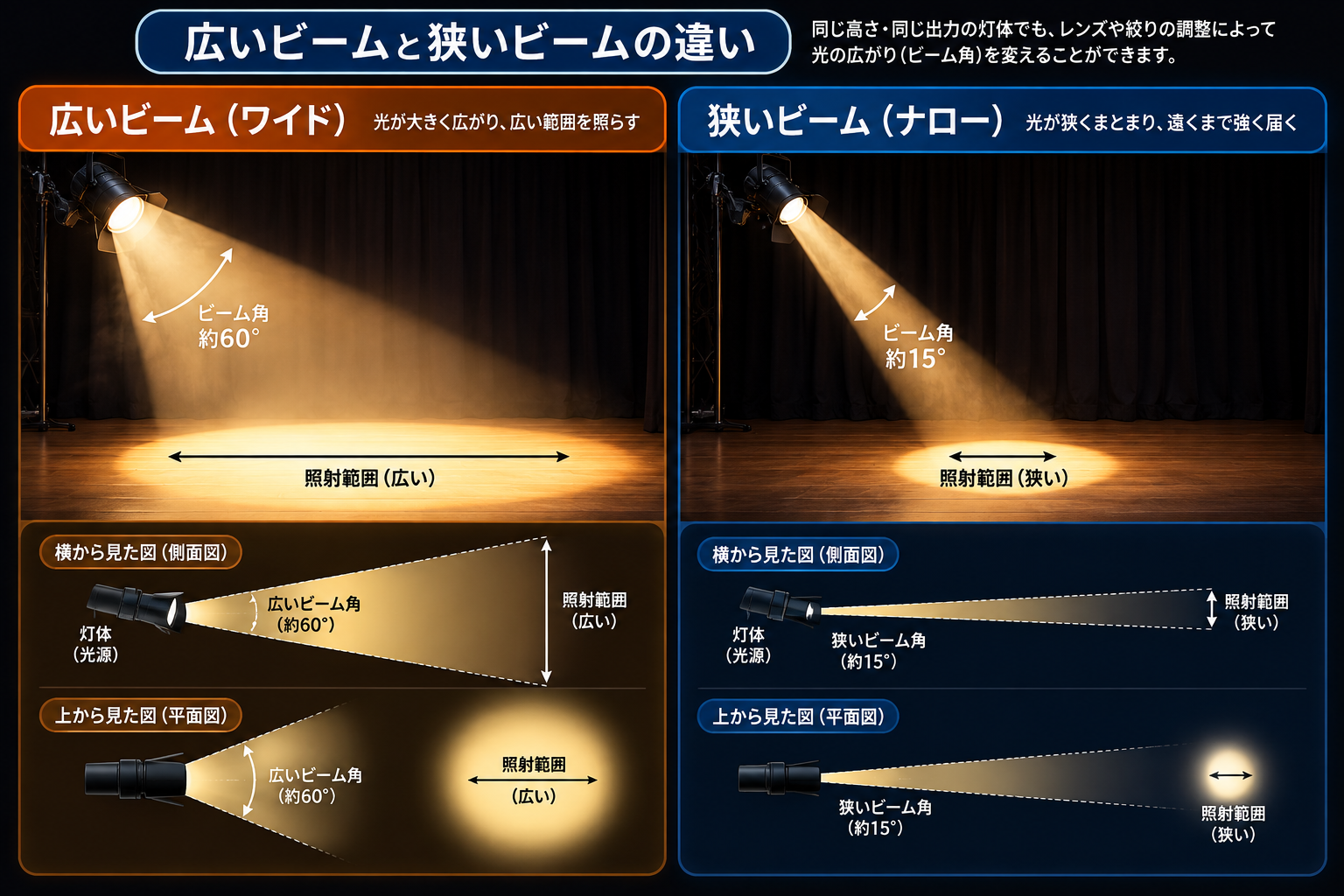

灯体から出ていく光を考えるとき、中心となる方向を光軸として考えると分かりやすくなります。

そして、灯体から舞台へ向かって進む光のまとまりをビームとして捉えます。

照明を仕込むときは、「どこに灯体があるか」だけでなく、その灯体からどの方向へ、どれくらいの範囲の光が出るのかを考えます。

3-5　絞り

灯体によっては、光の広がりを調整するための絞りがあります。

ここでいう絞りは、単純に「暗くする」という意味ではありません。光の広がる範囲を狭くするための機構として考えると分かりやすいでしょう。

絞るって、暗くするってことじゃないの？

3-6　カッター

エリスポットなどに備わっているカッターは、光の一部を遮って、光の形や境界を作るための機構です。

たとえば、舞台の床には当てたいけれど、背景の幕には光を当てたくない。あるいは、窓のような四角い範囲だけを照らしたい。

そんなときに、カッターを使って「光をどこまで当てるか」を細かく決めます。

光を切って、形まで作れるんだ！

3-7　ゼラホルダー

従来型の灯体では、光の色を変えるためにカラーフィルター（通称：ゼラ）を使うことがあります。

そのゼラを灯体の前に固定するための部分がゼラホルダーです。

じゃあ、色を変えたいときは、このゼラホルダーにゼラを入れるんだね？

ゼラそのものについては、ゼラ色見本データベースで色番号や透過率などを確認できます。
